Bản vẽ thiết kế căn hộ cho thuê là tài liệu kỹ thuật bắt buộc mà bất kỳ chủ đầu tư nào cũng cần có trước khi khởi công — dù công trình lớn hay nhỏ. Thế nhưng, rất nhiều người lần đầu xây nhà cho thuê vẫn chưa biết bộ hồ sơ này gồm những loại bản vẽ gì, mỗi loại có vai trò ra sao và cần chuẩn bị theo thứ tự như thế nào. Trong bài viết này, cùng Uy Vũ tìm hiểu chi tiết hơn nhé.

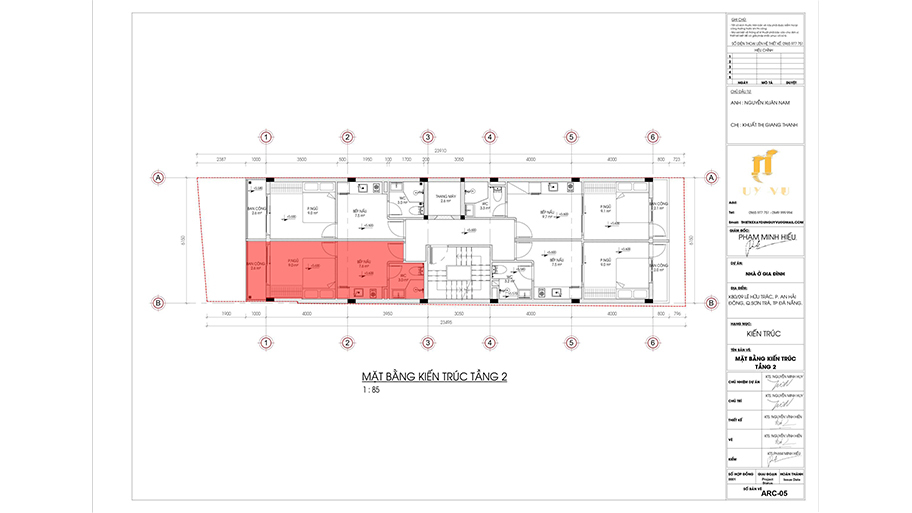

Bản vẽ thiết kế căn hộ cho thuê là gì?
Bản vẽ thiết kế căn hộ cho thuê là tập hợp các tài liệu kỹ thuật thể hiện toàn bộ thông tin về công trình dự kiến xây dựng, bao gồm hình dạng kiến trúc, kết cấu chịu lực, hệ thống điện, cấp thoát nước và hoàn thiện nội thất.
Đây không đơn thuần là những bản vẽ minh hoạ cho đẹp mà chúng còn là căn cứ pháp lý để xin cấp phép xây dựng, là hướng dẫn thi công cho nhà thầu và là tài liệu nghiệm thu khi công trình hoàn thành. Một bộ bản vẽ đầy đủ và chính xác chính là nền tảng để toàn bộ quá trình xây dựng diễn ra đúng tiến độ, đúng ngân sách và đúng pháp luật.
Tại sao bản vẽ thiết kế căn hộ cho thuê lại quan trọng?
Nhiều chủ đầu tư lần đầu xây nhà cho thuê thường xem nhẹ bước lập bản vẽ, nghĩ rằng chỉ cần thuê nhà thầu là đủ. Trên thực tế, bộ bản vẽ thiết kế đóng vai trò then chốt ở mọi giai đoạn. Dưới đây là những lý do cụ thể tại sao bạn không nên bỏ qua:
- Điều kiện bắt buộc để xin phép xây dựng: Không có bộ bản vẽ đầy đủ theo quy định, cơ quan quản lý đô thị sẽ không cấp giấy phép xây dựng. Thi công không phép đối mặt với nguy cơ bị đình chỉ, cưỡng chế tháo dỡ và xử phạt hành chính.
- Căn cứ thi công chính xác cho nhà thầu: Bản vẽ kỹ thuật là “ngôn ngữ chung” giữa chủ đầu tư và đội thi công. Khi không có bản vẽ rõ ràng, nhà thầu sẽ làm theo kinh nghiệm cá nhân, dẫn đến sai lệch so với yêu cầu thực tế.
- Kiểm soát chi phí và tránh phát sinh ngoài dự toán: Bộ bản vẽ đầy đủ cho phép lập dự toán chi phí chính xác ngay từ đầu. Nếu thiếu bản vẽ, nhà thầu dễ báo giá thấp để chốt hợp đồng rồi đòi phát sinh liên tục trong quá trình thi công.
- Tài liệu hoàn công và pháp lý lâu dài: Sau khi xây xong, bạn cần bộ hồ sơ bản vẽ để làm thủ tục hoàn công. Đây được xem là điều kiện để bổ sung diện tích xây dựng vào sổ hồng. Thiếu hồ sơ hoàn công sẽ ảnh hưởng trực tiếp đến giá trị pháp lý và khả năng chuyển nhượng tài sản về sau.
Bộ bản vẽ thiết kế căn hộ cho thuê cần những loại nào?
Trong xây dựng, có rất nhiều loại bản vẽ kỹ thuật khác nhau tùy theo quy mô, loại hình và mục đích sử dụng công trình. Tuy nhiên, đối với nhà căn hộ cho thuê thông thường, dưới đây là những loại bản vẽ cơ bản nhất mà bất kỳ bộ hồ sơ nào cũng phải có.

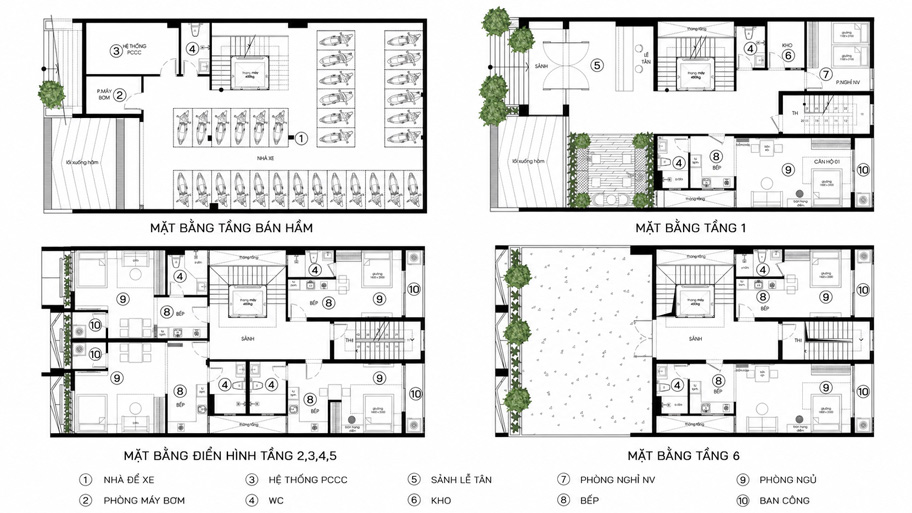

Bản vẽ kiến trúc
Bản vẽ kiến trúc là loại bản vẽ đầu tiên và quan trọng nhất trong toàn bộ bộ hồ sơ. Nó thể hiện hình dáng tổng thể của công trình, bao gồm mặt bằng từng tầng (vị trí các phòng, hành lang, cầu thang, vệ sinh), mặt đứng 4 hướng (hình thức kiến trúc bên ngoài) và các mặt cắt dọc, ngang qua công trình. Đây là bộ bản vẽ bắt buộc phải nộp kèm hồ sơ xin phép xây dựng, đồng thời là cơ sở để triển khai tất cả các loại bản vẽ kỹ thuật còn lại.

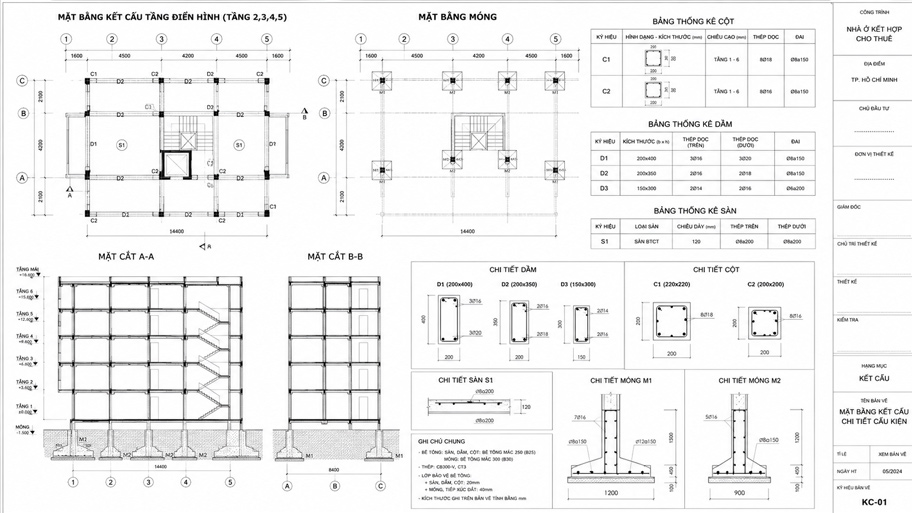

Bản vẽ kết cấu
Bản vẽ kết cấu mô tả toàn bộ hệ thống chịu lực của công trình: vị trí và kích thước cột, dầm, sàn bê tông cốt thép, chi tiết móng, bố trí thép trong từng cấu kiện. Đây là loại bản vẽ quyết định trực tiếp đến độ an toàn và tuổi thọ của tòa nhà. Một công trình cho thuê nhiều người ở đòi hỏi hệ kết cấu được tính toán kỹ lưỡng, đặc biệt khi xây từ 4 tầng trở lên.
Nhiều chủ đầu tư bỏ qua hoặc cắt giảm chi phí bản vẽ kết cấu, dẫn đến nhà thầu tự “ước lượng” lượng thép và kích thước cột. Đây cũng là nguyên nhân phổ biến nhất gây ra các sự cố công trình và chi phí sửa chữa tốn kém về sau.

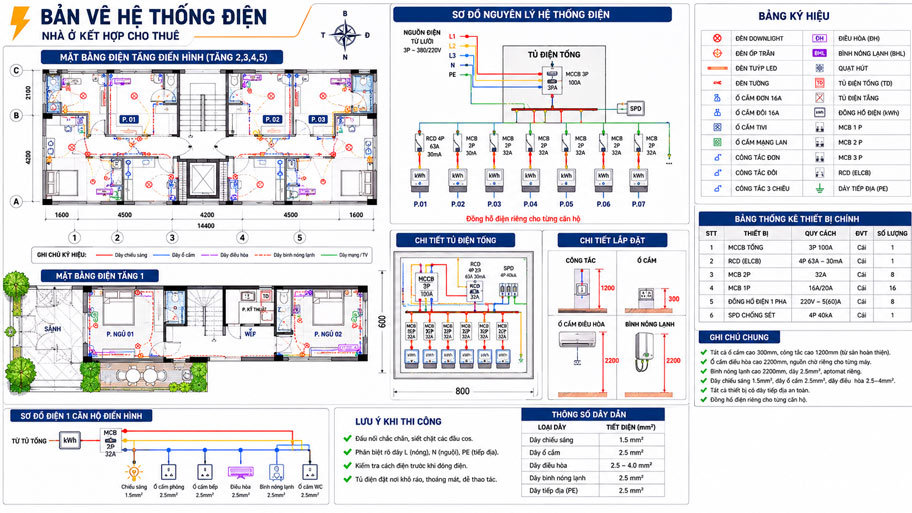

Bản vẽ điện
Bản vẽ điện thể hiện toàn bộ hệ thống cung cấp điện cho công trình: sơ đồ đi dây từ tủ điện tổng đến từng căn hộ, vị trí ổ cắm, công tắc, đèn chiếu sáng, vị trí lắp điều hòa và bình nóng lạnh, cùng sơ đồ bảng điện phân phối. Đặc biệt quan trọng với nhà cho thuê nhiều phòng là việc bố trí đồng hồ điện riêng cho từng căn ngay từ giai đoạn thiết kế. Việc này nếu không làm từ đầu sẽ rất khó và tốn kém để sửa lại sau khi thi công xong.

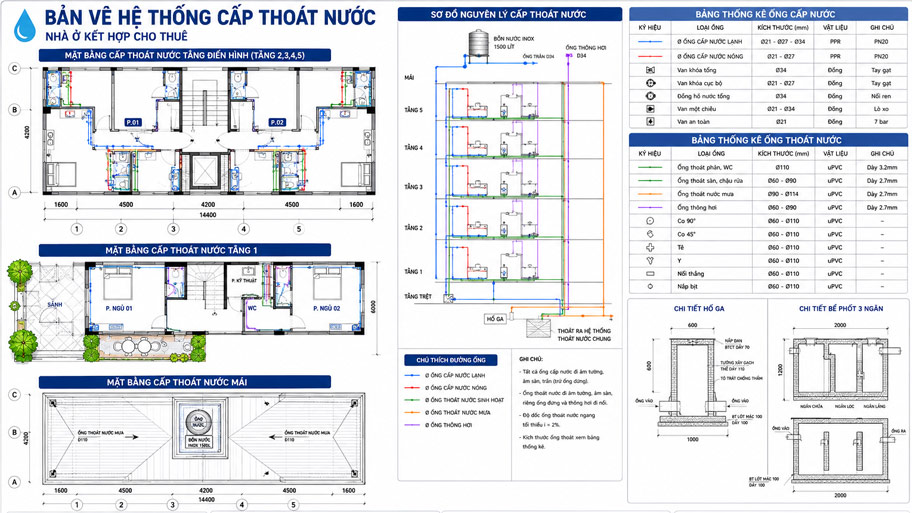

Bản vẽ cấp thoát nước
Bản vẽ cấp thoát nước mô tả hệ thống đường ống cấp nước lạnh, nước nóng, đường ống thoát nước sinh hoạt và thoát nước mưa trên mái. Đây là loại bản vẽ thường bị xem nhẹ nhưng lại ảnh hưởng trực tiếp đến chất lượng sống của người thuê: hệ thống thoát nước thiết kế kém sẽ dẫn đến ngập úng tầng dưới, mùi hôi từ ống thoát, hoặc áp lực nước yếu ở các tầng trên.

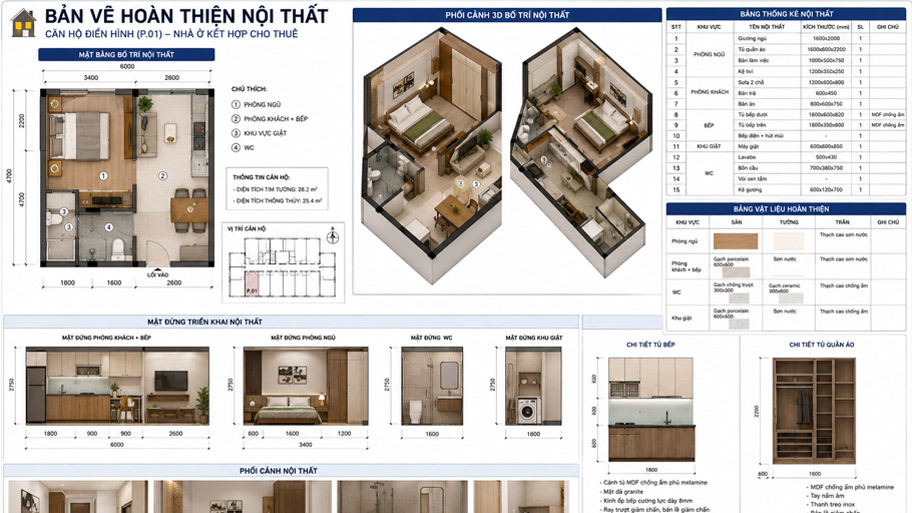

Bản vẽ hoàn thiện nội thất
Bản vẽ hoàn thiện nội thất thể hiện cách bố trí nội thất bên trong từng căn hộ như vị trí giường, tủ, bàn làm việc, bếp, khu vực vệ sinh, cùng với vật liệu hoàn thiện sàn, tường và trần. Mặc dù loại bản vẽ này thường sẽ không bắt buộc phải nộp khi xin phép xây dựng, nhưng nó cực kỳ cần thiết để đội thi công hoàn thiện đúng yêu cầu của chủ đầu tư. Đây cũng là cơ sở để lập dự toán chi phí nội thất chính xác và tránh việc nhà thầu tự quyết định vật liệu theo hướng tiết kiệm chi phí cho họ.

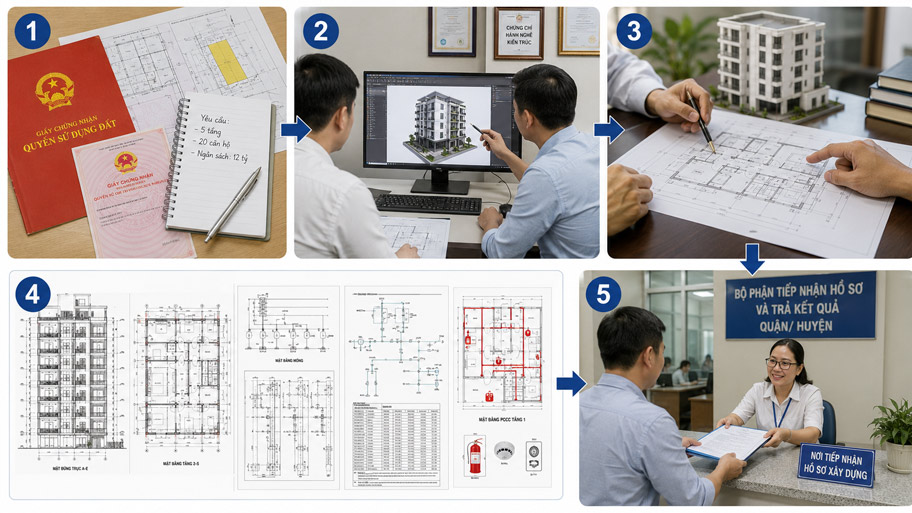

Quy trình lập bộ bản vẽ thiết kế căn hộ cho thuê
Hiểu được bộ bản vẽ gồm những loại gì mới chỉ là bước đầu. Điều quan trọng không kém là biết các bước cần thực hiện theo đúng thứ tự để tránh mất thời gian và chi phí sửa đổi. Dưới đây là quy trình thực tế từng bước lập bản vẽ thiết kế căn hộ cho thuê:
- Bước 1 – Chuẩn bị thông tin đầu vào: Trước khi gặp đơn vị thiết kế, bạn cần chuẩn bị: sổ đỏ (hoặc hợp đồng mua bán đất), thông tin quy hoạch lô đất, yêu cầu về số tầng, số căn hộ mong muốn và ngân sách xây dựng dự kiến. Thông tin càng rõ ràng, đơn vị thiết kế càng đưa ra phương án phù hợp ngay từ đầu, tiết kiệm thời gian chỉnh sửa về sau.
- Bước 2 – Chọn đơn vị thiết kế có tư cách hành nghề: Theo Luật Xây dựng 2020, người ký và chịu trách nhiệm bản vẽ thiết kế phải là kiến trúc sư hoặc kỹ sư có chứng chỉ hành nghề hợp lệ.
- Bước 3 – Phê duyệt phương án kiến trúc trước khi triển khai kỹ thuật: Chủ đầu tư cần xem xét, góp ý và duyệt phương án mặt bằng, mặt đứng trước khi đơn vị thiết kế triển khai các bản vẽ kỹ thuật (kết cấu, điện, nước).
- Bước 4 – Hoàn thiện toàn bộ hồ sơ kỹ thuật: Sau khi phương án kiến trúc được duyệt, đơn vị thiết kế triển khai các bản vẽ kết cấu, điện, cấp thoát nước và PCCC (nếu bắt buộc). Thời gian hoàn thiện toàn bộ hồ sơ thường mất từ 2 đến 4 tuần tùy quy mô công trình.
- Bước 5 – Nộp hồ sơ xin phép xây dựng: Hồ sơ xin phép xây dựng nộp tại Phòng Quản lý Đô thị quận/huyện. Hồ sơ bao gồm: đơn xin phép xây dựng, bản vẽ kiến trúc, bản vẽ kết cấu và giấy tờ chứng minh quyền sử dụng đất. Thời gian giải quyết theo quy định là 15 ngày làm việc với nhà ở riêng lẻ.
Nên tự vẽ hay thuê đơn vị thiết kế chuyên nghiệp?
Tốt nhất là hãy thuê đơn vị thiết kế chuyên nghiệp. Đừng cố tự vẽ hoặc dùng bản vẽ chép từ công trình khác.
Lập bản vẽ thiết kế công trình đòi hỏi kiến thức chuyên sâu về kiến trúc, kết cấu, kỹ thuật điện. Đây là công việc mà ngay cả những người có nền tảng kỹ thuật cũng cần nhiều năm kinh nghiệm thực tế mới thành thạo. Với người không có chuyên môn, việc tự vẽ gần như không khả thi và tiềm ẩn nhiều rủi ro nghiêm trọng.
Chưa hết, theo quy định pháp luật, bản vẽ nộp xin phép xây dựng phải có chữ ký và đóng dấu của người có chứng chỉ hành nghề. Do đó, bản vẽ tự làm hoặc bản vẽ không có tư cách hành nghề sẽ không được cơ quan nhà nước chấp nhận, đồng nghĩa với việc bạn không thể xin được giấy phép xây dựng hợp lệ.
Trên đây là những thông tin về bản vẽ thiết kế căn hộ cho thuê mà Uy Vũ đã chia sẻ cho bạn. Hy vọng những thông tin này có ích đối với bạn. Theo dõi website kientrucuyvu.com.vn để xem thêm những bài viết hấp dẫn khác. Đừng quên liên hệ với chúng tôi để được tư vấn chi tiết hơn nếu bạn có nhu cầu thi công căn hộ cho thuê nhé.
